Dygestorium szczelinowe pełne. Dygestorium ceramiczne

Dygestorium szczelinowe pełne (określane często również jako zabudowane) to specjalistyczna komora wentylacyjna, której głównym zadaniem jest ograniczenie narażenia użytkownika na szkodliwe opary, pyły, gazy oraz aerozole powstające w trakcie prac laboratoryjnych.

Kluczową cechą konstrukcyjną, odróżniającą typ pełny od np. dygestoriów nablatowych czy okapów, jest jego budowa:

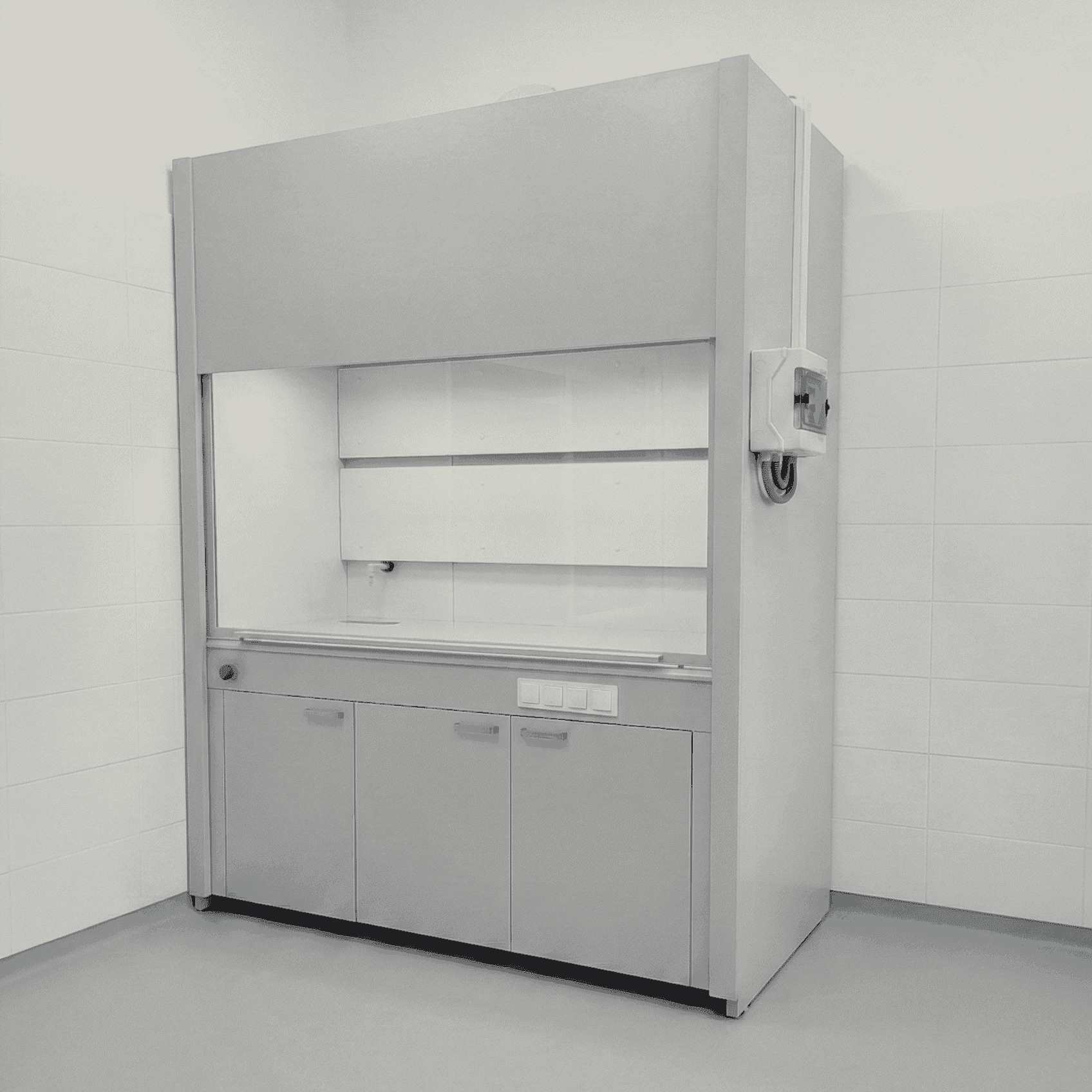

Dygestorium pełne posiada trwale zabudowaną komorę roboczą z trzech stron i stoi na własnej konstrukcji wspórczej.

Oznacza to, że przestrzeń robocza jest ograniczona litą ścianą tylną oraz dwiema pełnymi ścianami bocznymi. Czwarta strona – frontowa, jest wyposażona w ruchome okno (najczęściej typu gilotynowego, przesuwane pionowo, z możliwością zatrzymania w dowolnej pozycji), które umożliwia dostęp do wnętrza komory, jednocześnie stanowiąc fizyczną barierę między twarzą użytkownika a reakcją chemiczną.

Zarówno dygestorium ceramiczne, dygestorium PP, jak i dygestorium HPL stanowią odmiany konstrukcyjne dygestorium pełnego.

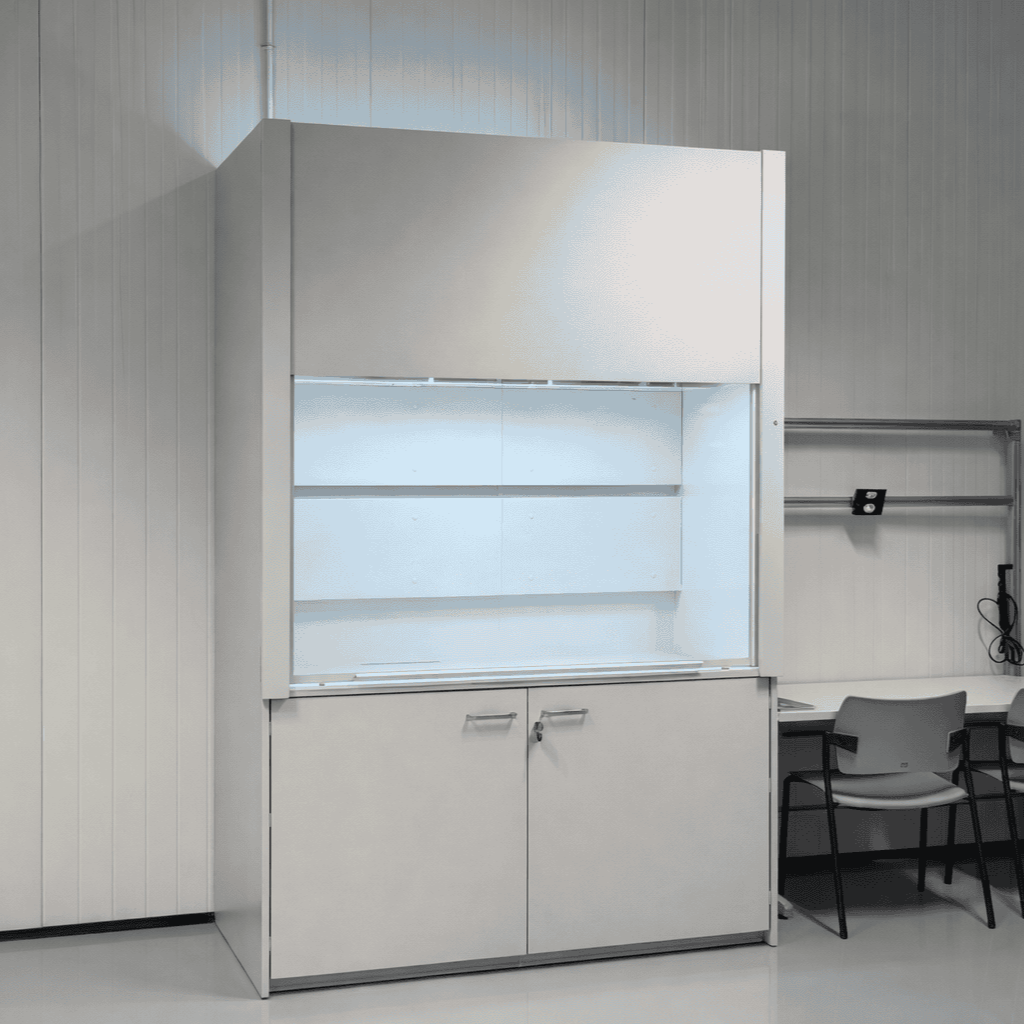

Budowa i zasada działania dygestorium pełnego

Dygestorium laboratoryjne w wersji pełnej (zabudowanej) oferowane przez firmę JORLAB składa się z kilku kluczowych elementów:

Komora manipulacyjna. Wnętrze wyłożone jest zazwyczaj materiałami o wysokiej odporności chemicznej, co pozwala na pracę z agresywnymi kwasami i zasadami. W zależności od wersji jest wykonana z ceramiki wielkogabarytowej, żywicy fenolowej HPL, polipropylenu lub PCV na podkładzie z płyty laminowanej.
Okno dygestorium. Otwiera się do góry, z możliwością zatrzymania w dowolnej pozycji. Szyba wykonana jest ze szkła bezpiecznego w ramie aluminiowej, co zapewnia bezpieczeństwo użytkowania.
Konstrukcja. Dygestorium ma solidną konstrukcję cokołową na szafkach laminowanych co zapewnia stabilność oraz trwałość całego urządzenia.
System wentylacji. Dygestorium jest podłączone do systemu wyciągowego (zewnętrznego lub filtrowego). Wentylator zasysa powietrze z pomieszczenia przez otwór frontowy, wyciąga szkodliwe opary z wnętrza komory i usuwa je na zewnątrz budynku lub oczyszcza przez filtry wewnętrzne (dygestorium w którym filtracja odbywa się poprzez filtry wewnętrzne określa się często jako dygestorium bezwyciągowe lub dygestorium filtracyjne).

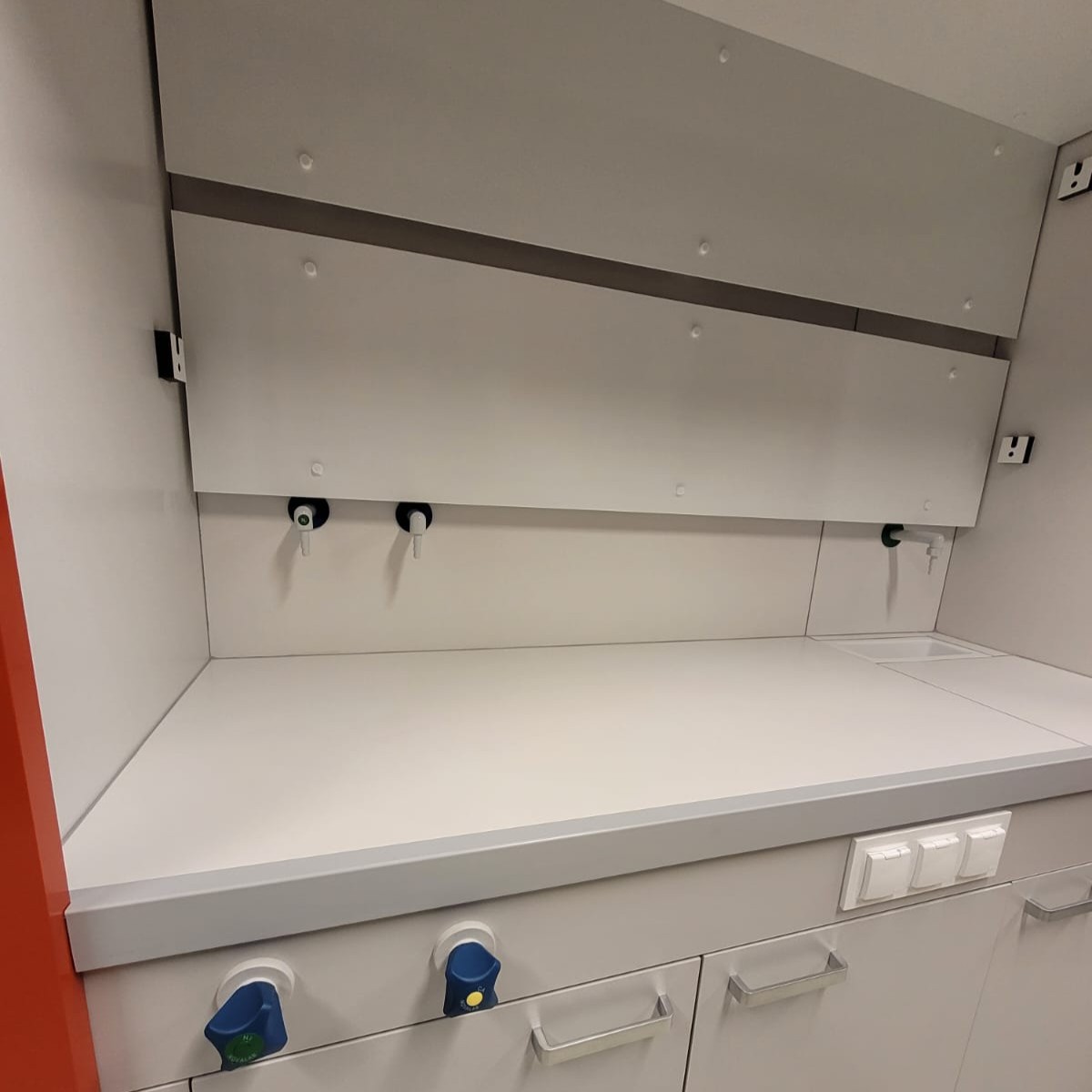

Media. Wewnątrz zabudowanej przestrzeni znajdują się wylewki wody, zawory gazów technicznych oraz gniazda elektryczne, co pozwala na przeprowadzanie kompletnych procedur badawczych bez konieczności wynoszenia aparatury na zewnątrz.

Co to dygestorium szczelinowe

Podczas przeglądania specyfikacji technicznych nowoczesnych dygestoriów, często natrafić można na określenie „dygestorium szczelinowe” lub „wentylacja szczelinowa”. Choć nazwa może wydawać się mało precyzyjna, to w rzeczywistości jest to rozwiązanie będące kluczem do efektywnego odprowadzania szkodliwych oparów z komory dygestorium.

Co oznacza "szczelinowe" w kontekście dygestorium?

Termin ten odnosi się do konstrukcji tylnej ściany wewnątrz komory roboczej.

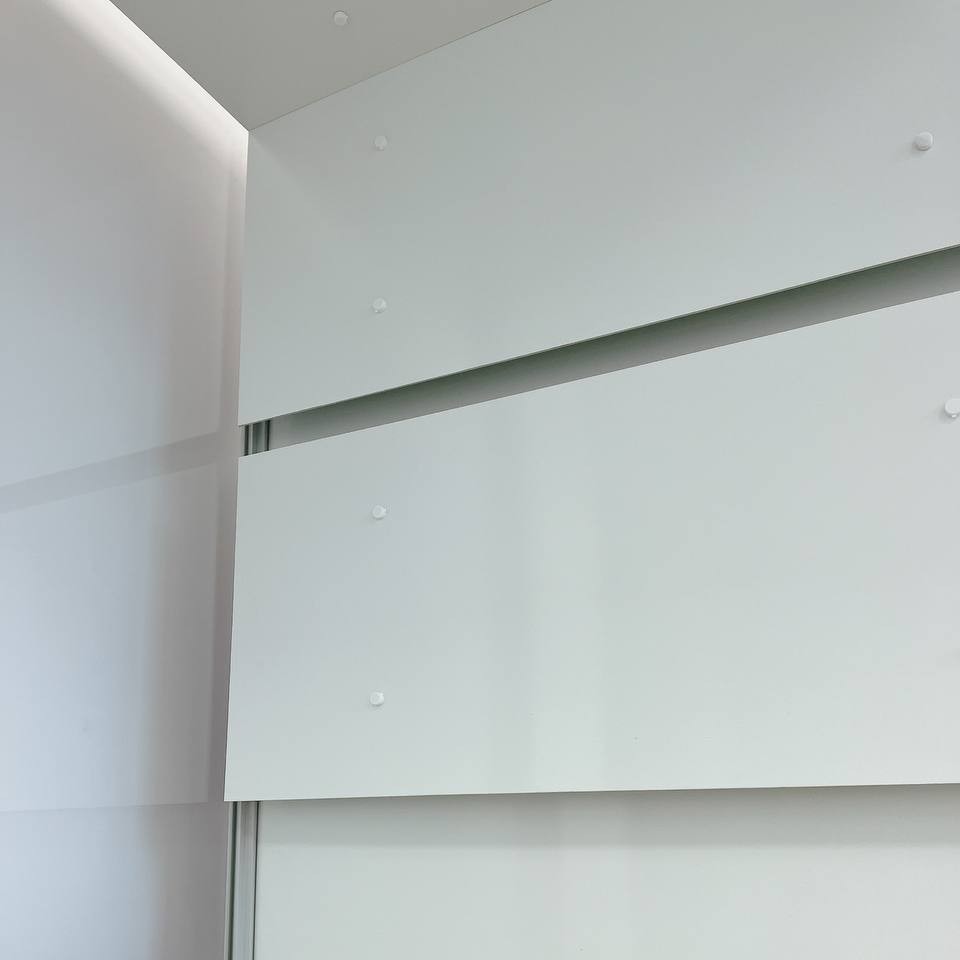

W dygestorium szczelinowym nie widzimy „gołej” tylnej ściany obudowy. Zamiast tego, wewnątrz zamontowana jest tzw. podwójna tylna ściana (często nazywana układem kierownic powietrza). To właśnie płyty (zazwyczaj wykonane z PCV lub HPL) tworzące tę ścianę są ustawione w taki sposób, aby tworzyć poziome szczeliny – zazwyczaj jedną przy blacie roboczym, a drugą na środku tylnej ściany.

Termin ten odnosi się do konstrukcji tylnej ściany wewnątrz komory roboczej.

W dygestorium szczelinowym nie widzimy „gołej” tylnej ściany obudowy. Zamiast tego, wewnątrz zamontowana jest tzw. podwójna tylna ściana (często nazywana układem kierownic powietrza).

To właśnie płyty (zazwyczaj wykonane z PCV lub HPL) tworzące tę ścianę są ustawione w taki sposób, aby tworzyć poziome szczeliny – zazwyczaj jedną przy blacie roboczym, a drugą na środku tylnej ściany.

Mówiąc prościej: „Szczelinowe” oznacza, że powietrze nie jest wysysane przez jedną dziurę w suficie, ale jest zasysane przez precyzyjnie rozmieszczone, poziome pasy (szczeliny) na całej szerokości tylnej ściany.

Układ szczelinowy ma za zadanie obsłużyć różne rodzaje substancji chemicznych, wykorzystując ich właściwości fizyczne:

Szczelina dolna (przy blacie): Jest kluczowa dla bezpieczeństwa. Większość oparów rozpuszczalników i kwasów jest cięższa od powietrza. Bez dolnej szczeliny opary te „ścieliłyby się” po blacie i mogłyby „wylać się” na pracownika przy otwarciu okna. Szczelina dolna zasysa te ciężkie gazy bezpośrednio znad powierzchni roboczej.
Szczelina górna (pod sufitem): Służy do usuwania gazów lżejszych od powietrza oraz gorącego powietrza (np. podczas używania palników czy płyt grzejnych), które naturalnie unosi się do góry.

Układ szczelinowy ma za zadanie obsłużyć różne rodzaje substancji chemicznych, wykorzystując ich właściwości fizyczne:

Szczelina dolna (przy blacie): Jest kluczowa dla bezpieczeństwa. Większość oparów rozpuszczalników i kwasów jest cięższa od powietrza. Bez dolnej szczeliny opary te „ścieliłyby się” po blacie i mogłyby „wylać się” na pracownika przy otwarciu okna. Szczelina dolna zasysa te ciężkie gazy bezpośrednio znad powierzchni roboczej.
Szczelina górna (pod sufitem): Służy do usuwania gazów lżejszych od powietrza oraz gorącego powietrza (np. podczas używania palników czy płyt grzejnych), które naturalnie unosi się do góry.

Jak to działa? Fizyka przepływu

Układ szczelinowy ma za zadanie obsłużyć różne rodzaje substancji chemicznych, wykorzystując ich właściwości fizyczne:

Szczelina dolna (przy blacie): Jest kluczowa dla bezpieczeństwa. Większość oparów rozpuszczalników i kwasów jest cięższa od powietrza. Bez dolnej szczeliny opary te „ścieliłyby się” po blacie i mogłyby „wylać się” na pracownika przy otwarciu okna. Szczelina dolna zasysa te ciężkie gazy bezpośrednio znad powierzchni roboczej.
Szczelina górna (pod sufitem): Służy do usuwania gazów lżejszych od powietrza oraz gorącego powietrza (np. podczas używania palników czy płyt grzejnych), które naturalnie unosi się do góry.

Dlaczego system szczelinowy jest lepszy od punktowego?

Starsze lub bardzo proste konstrukcje posiadały jeden punkt wyciągowy na górze (podobnie jak okap kuchenny). System szczelinowy (z podwójną ścianą) eliminuje wady tamtego rozwiązania:

Likwidacja „martwych stref”. Dzięki szczelinom powietrze przepływa przez komorę równomiernie. Nie powstają w rogach wiry, w których mogłyby gromadzić się niebezpieczne stężenia substancji.
Skuteczne „zamiatanie”. Układ działa jak odkurzacz przyłożony płasko do powierzchni, skutecznie usuwa zanieczyszczenia z całej objętości komory, niezależnie od tego, czy gazy opadają, czy się unoszą.
Stabilizacja płomienia. Równomierny ciąg sprawia, że płomienie palników gazowych są stabilniejsze i nie gasną od gwałtownych podmuchów, co bywa problemem przy wyciągach punktowych.

Dygestorium ceramiczne (PP, PCV, HPL)

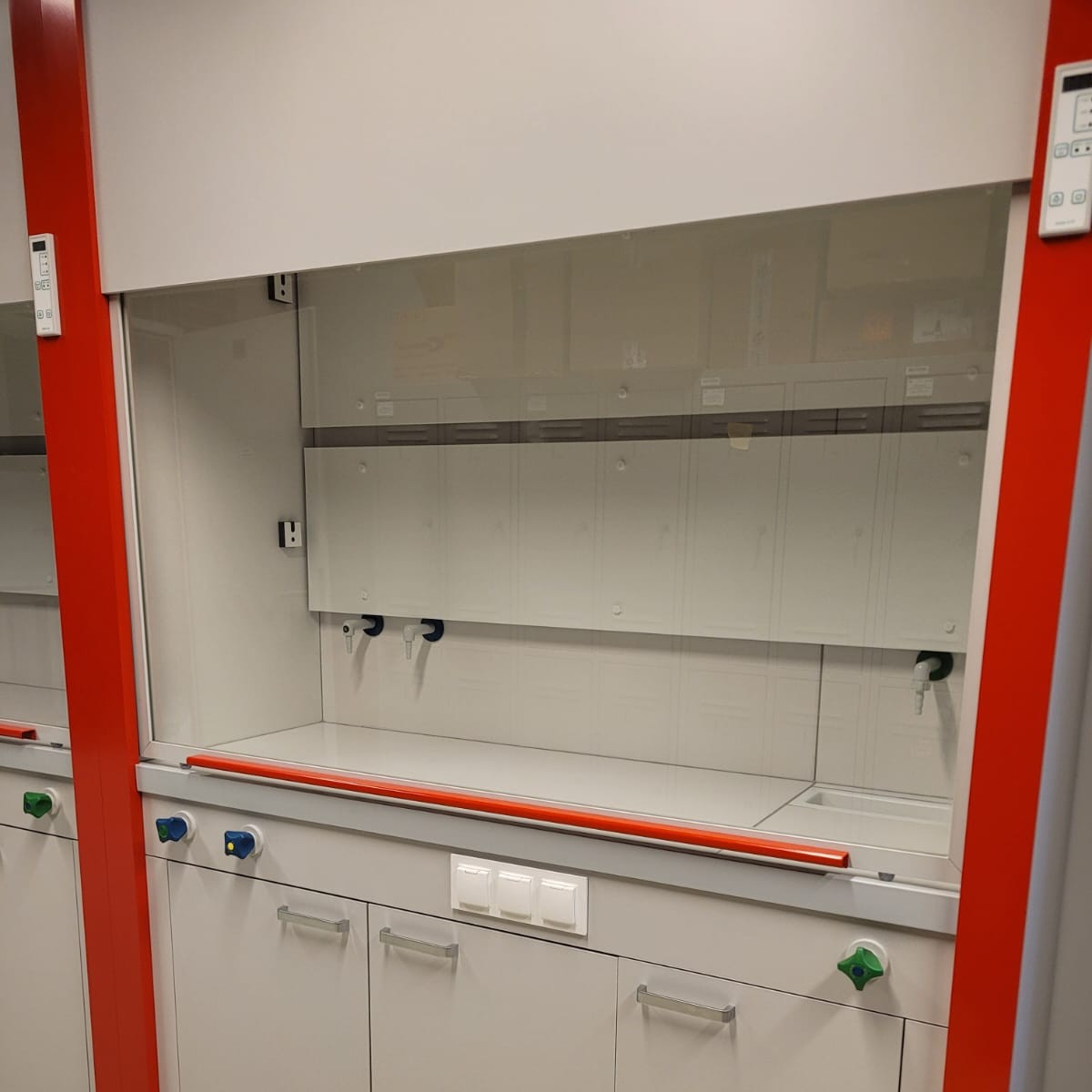

Najpopularniejszym rozwiązaniem wśród dygestoriów pełnych jest dygestorium ceramiczne które łączy wysoką odporność chemiczną z wyjątkową trwałością mechaniczną. Jego budowa obejmuje:

Blat ze spieku ceramicznego na podkładzie z płyty laminowanej, zabezpieczony frontowym obrzeżem PCV. Komora dygestorium wykonana z płyt laminowanych, wyłożona ceramiką wielkogabarytową, gwarantuje znakomitą trwałość zarówno w codziennej pracy laboratoryjnej jak i specjalistycznych pracach z kwasami i zasadami.

Oprócz ceramiki, komora dygestorium może być wyłożona wewnątrz również PP, PCV lub HPL.

Standardowe wyposażenie dygestorium ceramicznego obejmuje:

Dwa gniazda sieciowe 230V/16A w obudowie IP 44, wentylowane szafki podblatowe z kuwetami polipropylenowymi, oświetlenie LED komory dygestorium oraz czujnik przepływu powietrza, spełniający normę bezpieczeństwa PN-EN 14175:2006.

Dygestorium ceramiczne (PP, PCV, HPL)

Najpopularniejszym rozwiązaniem wybieranym przez naszych klientów jest dygestorium ceramiczne które łączy wysoką odporność chemiczną z wyjątkową trwałością mechaniczną. Jego budowa obejmuje:

Oprócz ceramiki, komora dygestorium może być wyłożona wewnątrz również PP, PCV lub HPL.

Standardowe wyposażenie dygestorium ceramicznego obejmuje:

Dygestoria ceramiczne w ofercie JORLAB

Model dygestorium	DP900-CCSZW	DP1200-CCSZW	DP1500-CCSZW	DP1800-CCSZW
Wymiary zewn. (SxGxW)	900x750x2200	1200x750x2200	1500x750x2200	1800x750x2200
Wymiary przestrzeni roboczej (SxGxW)	840x570x950	1140x570x950	1440x570x950	1740x570x950
Wysokość blatu	900	900	900	900
Wysokość maks. z otwartym oknem	2500	2500	2500	2500
Zalecany przepływ powietrza (m3/h)	450-650	600-950	750-1200	900-1500
Średnica króćca wentylacyjnego	150	200	200	250
Przyłącza dopływ (woda, gaz)	G 3/8”	G 3/8”	G 3/8”	G 3/8”
Przyłącza odpływ (kanalizacja)	50	50	50	50

Inne rozmiary dygestoriów dostępne na zapytanie.

Opcje dodatkowego wyposażenia

Aby zapewnić maksymalną ergonomię i bezpieczeństwo, nasze dygestoria można doposażyć w szereg elementów dedykowanych do pracy w wymagającym środowisku. JORLAB oferuje dodatkowe wyposażenie obejmujące m.in.:

Wentylator przemysłowy, chemoodporny lub przeciwwybuchowy
Dodatkowe gniazdka elektryczne
Zlewik ceramiczny lub polipropylenowy oraz zawór i wylewka wody
Zawór sprężonego powietrza
Szafka chemoodporna wyłożona wewnątrz PP lub PCV
Opcja blatu z litej ceramiki technicznej, konglomeratu lub żywicy epoksydowej
Szyba ze szkła hartowanego
Filtr węglowy
Filtr HEPA
Kratownica stalowa
Elektrycznie podnoszona szyba
Lampa, wyłącznik Ex

Ostateczny wybór materiałów i wyposażenia zależy od rodzaju prac wykonywanych w laboratorium i rodzaju substancji, z którymi personel ma kontakt. Ważne jest, aby dygestorium było wykonane z materiałów odpornych na działanie agresywnych substancji chemicznych, aby zapewnić bezpieczeństwo ludzi oraz trwałość urządzenia.
